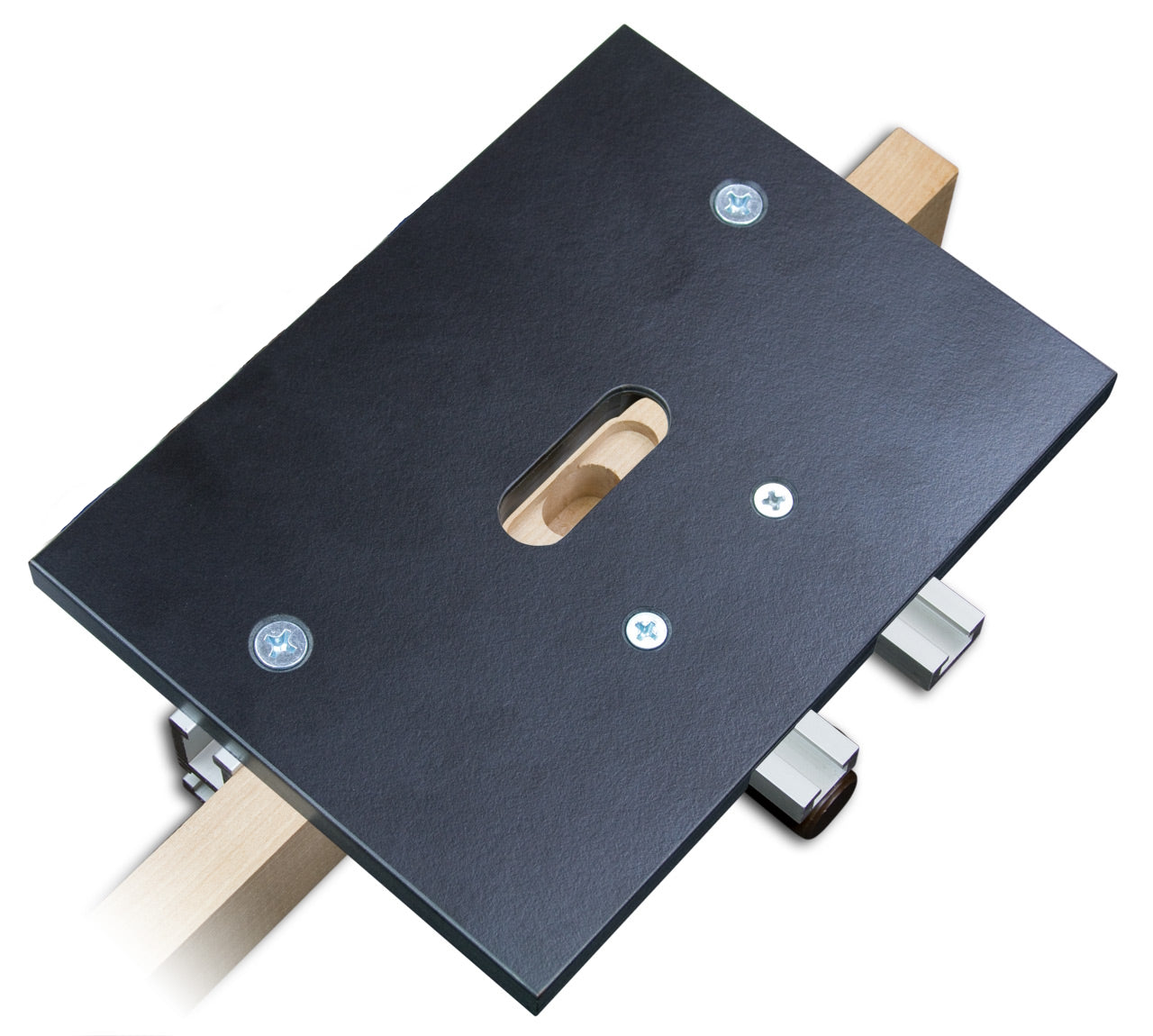

Nuestras plantillas para bisagras SOSS son la manera más rápida, sencilla y precisa de fresar las mortajas de dos pasos necesarias para estas bisagras únicas. Fabricadas en fenólico de 1/2" para uso intensivo, miden 5-5/8" x 7-3/4" para un soporte óptimo para la fresadora. Incluye un riel doble de 8" para montar la plantilla y sujetarla a la pieza. No incluye las abrazaderas.

El tope abatible 4512 opcional se monta en un riel doble 4016 de 16" (longitud mínima recomendada) para una indexación más rápida de las piezas. Permite ajustar el tope hasta a 15 cm de la mortaja de la bisagra; se requiere un espaciador para distancias cortas. Recomendamos dos topes abatibles, uno para cada lado de la plantilla. Hay rieles dobles opcionales más largos (hasta 240 cm - 4095) disponibles para montar múltiples plantillas de bisagras SOSS y topes abatibles. La broca autocentrante 6507 o 6509 opcional se centra automáticamente en el orificio de montaje del tornillo de la bisagra SOSS 100 para un orificio guía perfectamente centrado.

• 8660 es para una bisagra SOSS 100 : mortaja poco profunda de 3/8" de ancho x 1" de largo.
• Requiere una broca espiral de carburo sólido de 3/8" (15406 o equivalente, se vende por separado) y un buje y contratuerca de 5/8" (5030K o equivalente, se vende por separado) para cortar las mortajas. Si usa su propio buje, asegúrese de que la punta no mida más de 3/8".
• El retroceso de la bisagra está incorporado de acuerdo con las especificaciones del fabricante.
• La plantilla se fija a la pieza (sin agujeros para clavos) y, con la fresadora de inmersión, se cortan tanto las mortajas largas/superficiales como las cortas/profundas sin mover la plantilla ni la pieza. Cuenta con dos topes retráctiles para la mortaja corta/profunda.
