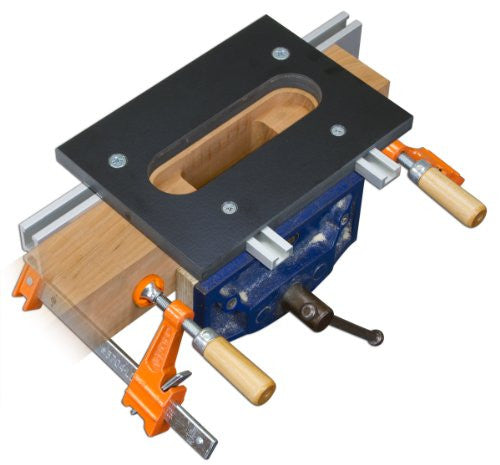

Nuestra plantilla para bisagras SOSS es la forma más rápida, sencilla y precisa de fresar las mortajas de dos pasos necesarias para estas bisagras únicas. Fabricadas en fenólico de 1/2" para uso intensivo, miden 5-5/8" x 7-3/4" para un soporte óptimo de la fresadora. Incluye un riel doble de 12" para montar la plantilla y sujetarla a la pieza. No incluye las abrazaderas. El tope giratorio 4512 opcional se monta en un riel doble 4024 opcional de 24" (longitud recomendada) para una indexación más rápida de las piezas. Permite ajustar el tope hasta a 6" de la mortaja de la bisagra; se requiere un espaciador para distancias cortas. Recomendamos dos topes giratorios, uno para cada lado de la plantilla. Rieles dobles opcionales más largos (hasta 95" - 4095) disponibles para montar múltiples plantillas de bisagra SOSS y topes de giro. El taladro autocentrante 6511 o 6513 opcional se centra automáticamente en el orificio de montaje del tornillo de la bisagra SOSS 220 para un orificio guía perfectamente centrado.

• La plantilla de bisagra SOSS 8669 es para una bisagra SOSS 220 : mortaja poco profunda de 1-3/8" de ancho x 5-1/2" de largo.
• Requiere una broca espiral de carburo sólido de 1/2" (15410 o equivalente, se vende por separado) y un buje y contratuerca de 3/4" (5032K o equivalente, se vende por separado) para cortar las mortajas. Si usa su propio buje, asegúrese de que la punta no supere los 3/8" de largo.
• El retroceso de la bisagra está incorporado de acuerdo con las especificaciones del fabricante.
• La plantilla se fija a la pieza (sin agujeros para clavos) y, con la fresadora de inmersión, se cortan tanto las mortajas largas/superficiales como las cortas/profundas sin mover la plantilla ni la pieza. Cuenta con dos topes retráctiles para la mortaja corta/profunda.
