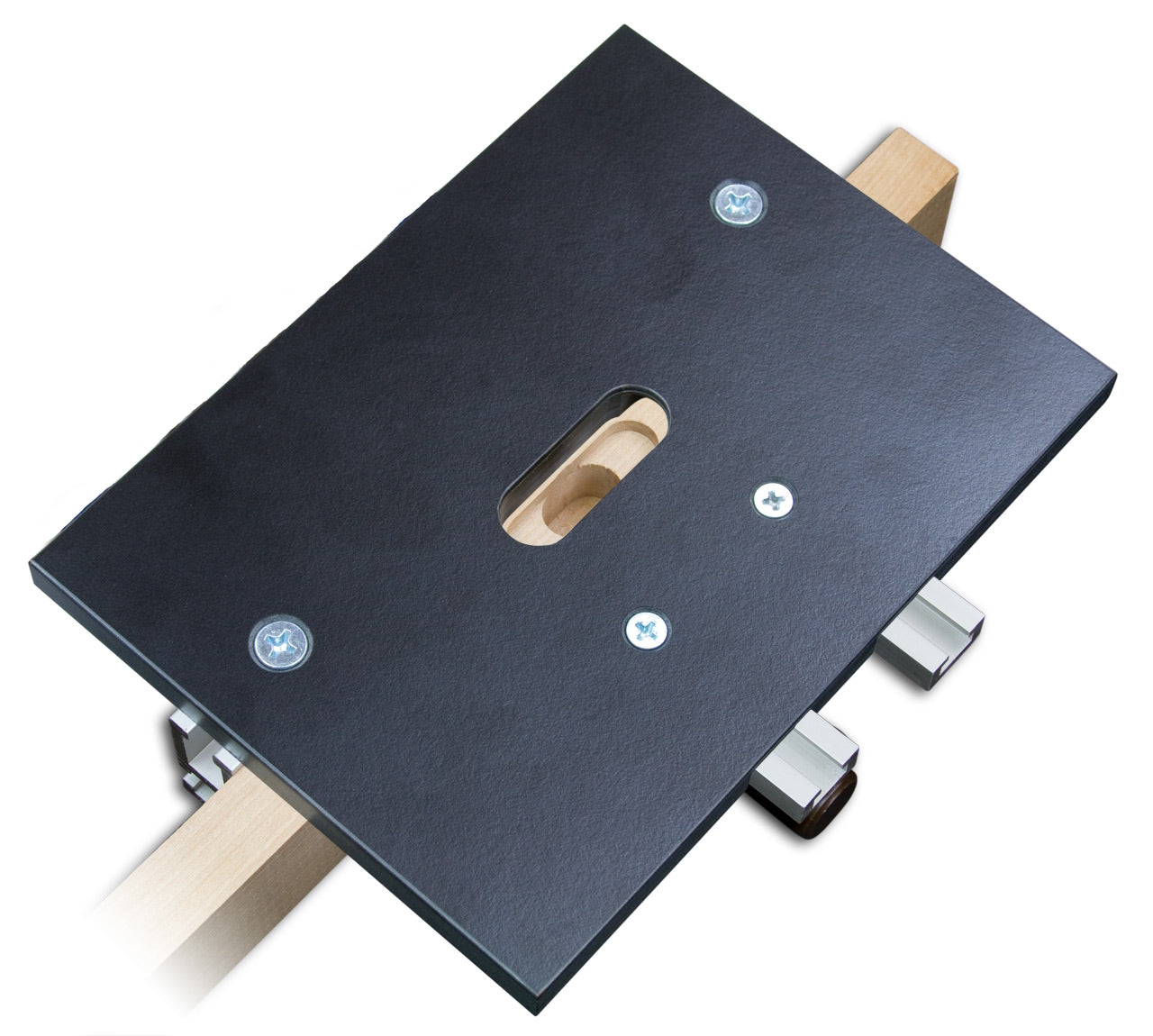

Presentamos las plantillas de mortaja de dos pasos Woodhaven para las bisagras CEAM de Peter Meier. Son la forma más rápida, sencilla, económica y precisa de fresar las mortajas de dos pasos necesarias para estas bisagras únicas. Fabricadas en fenólico de 1/2" para uso intensivo, miden 5-5/8" x 7-3/4" para un soporte óptimo de la fresadora. Incluye un riel doble de 8"-12" (según el modelo) para montar la plantilla y sujetarla a la pieza. No incluye las abrazaderas.

Riel doble opcional de 95", número de pieza 4095, disponible para montar múltiples plantillas de bisagra CEAM y topes abatibles. El taladro de centrado opcional 6507-6513 se centra automáticamente en el orificio de montaje del tornillo de la bisagra para lograr un orificio piloto perfectamente centrado.

• Cada modelo está diseñado para una bisagra CEAM específica, selecciónela en el menú desplegable.
• 8220 es para una bisagra CEAM 1130inox - 24,3 mm de ancho x 135,2 mm de largo de mortaja poco profunda
• 8221 es para una bisagra CEAM 1131S: mortaja poco profunda de 32,2 mm de ancho x 160,2 mm de largo.
• 8222 es para una bisagra CEAM 1230S: mortaja poco profunda de 30,2 mm de ancho x 130,4 mm de largo.
• 8223 es para una bisagra CEAM 1418 - 30,0 mm de ancho x 150,6 mm de largo, mortaja poco profunda
• 8224 es para una bisagra CEAM 1430: mortaja poco profunda de 22,2 mm de ancho x 128,7 mm de largo.
• 8225 es para una bisagra CEAM 1431: mortaja poco profunda de 32,2 mm de ancho x 180,5 mm de largo.
• 8226 es para una bisagra CEAM 1432: mortaja poco profunda de 32,2 mm de ancho x 230,0 mm de largo.
• 8227 es para una bisagra CEAM 1432W - 32,0 mm de ancho x 230,0 mm de largo, mortaja poco profunda
• 8228 es para una bisagra CEAM 1450: 30,2 mm de ancho x 130,4 mm de largo, de mortaja poco profunda.
• 8229 es para una bisagra CEAM 929: mortaja poco profunda de 14,4 mm de ancho x 76,2 mm de largo.
• 8230 es para una bisagra CEAM 2010ss: mortaja poco profunda de 89,0 mm de ancho x 39,8 mm de largo.

• Los modelos CEAM 8220, 8222 y 8229 requieren una broca espiral de carburo sólido de corte ascendente de 1/2" de longitud de corte de 1-1/2" (nuestra PN 15409 o equivalente ) y un buje de 3/4" de diámetro exterior (nuestra PN 5032K o equivalente ) , ambos se venden por separado.
• Los modelos CEAM 8221, 8225, 8226, 8227, 8228 y 8230 requieren una broca espiral de carburo sólido de corte ascendente de 1/2" de longitud de corte de 2" (nuestra PN 15410 o equivalente ) y un buje de 3/4" de diámetro exterior (nuestra PN 5032K o equivalente ) , ambos vendidos por separado.
• Si usa una fresadora compacta con solo un portabrocas de 1/4", puede usar una broca espiral de carburo sólido de 1/4" (nuestra PN 15204 o equivalente) y un buje y contratuerca de 1/2" (nuestra PN 5025K o equivalente), ambos se venden por separado.
• Si usa su propio buje, asegúrese de que la punta no tenga más de 3/8" de largo.
• El retroceso de la bisagra se verificará antes del envío.

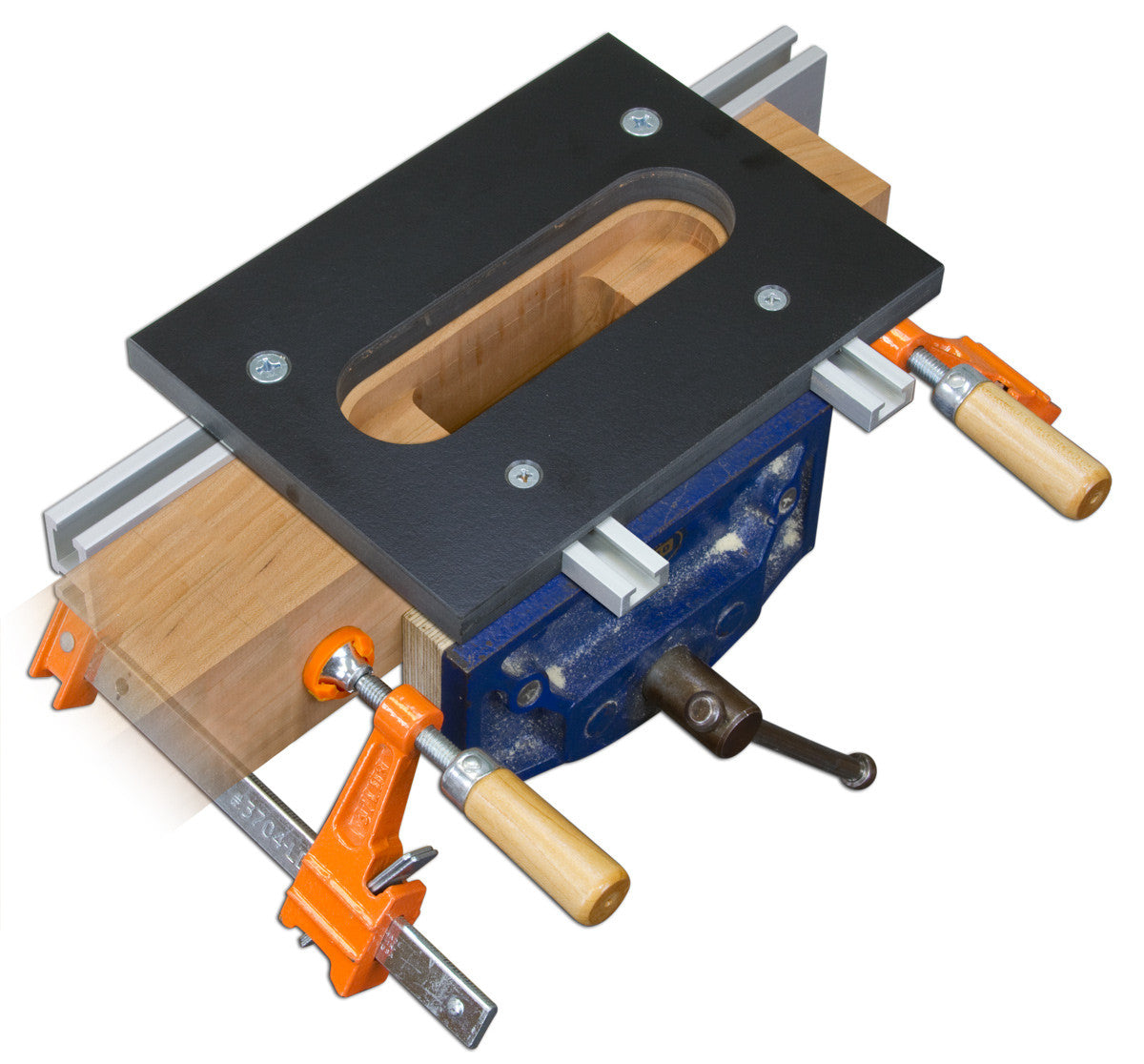

• La plantilla se fija a la pieza (sin agujeros para clavos) y, con la fresadora de inmersión, se cortan tanto las mortajas largas/superficiales como las cortas/profundas sin mover la plantilla ni la pieza. Cuenta con dos topes retráctiles para la mortaja corta/profunda.

Aquí encontrará enlaces a nuestras brocas de corte en espiral y bujes guía.

Para obtener más información sobre las bisagras CEAM de Peter Meier, visite su sitio web en https://petermeier.com/product-category/ceam-door-hinges/

El video a continuación destaca nuestras plantillas de bisagras SOSS que utilizan el mismo estilo de diseño que las plantillas de bisagras CEAM.
