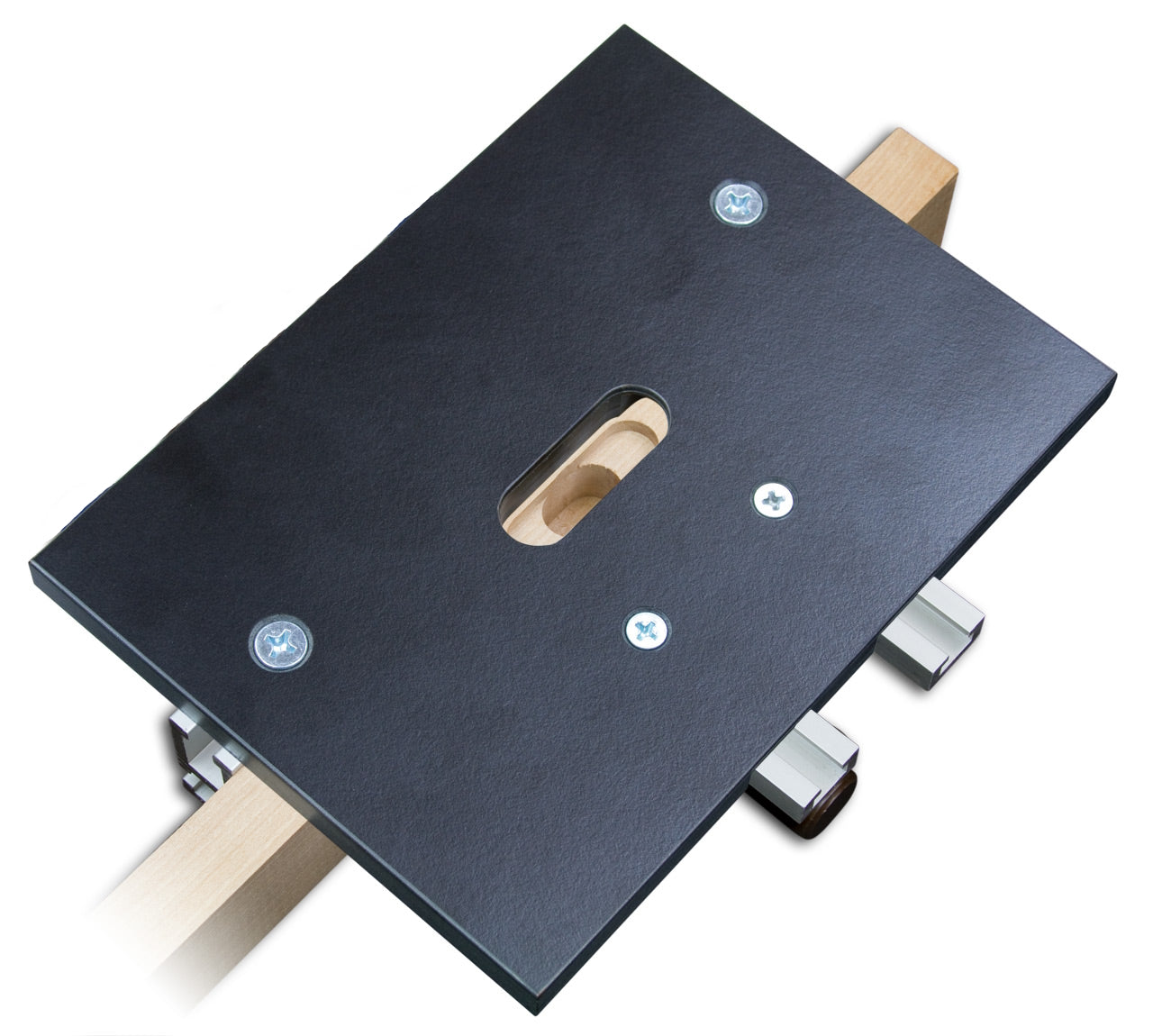

Nuestras plantillas para bisagras SOSS son la manera más rápida, sencilla y precisa de fresar las mortajas de dos pasos necesarias para estas bisagras únicas. Fabricadas en fenólico de 1/2" para uso intensivo, miden 5-5/8" x 7-3/4" para un soporte óptimo para la fresadora. Incluye un riel doble de 8"-12" (según el modelo) para montar la plantilla y sujetarla a la pieza. No incluye las abrazaderas.

Riel doble opcional de 95", PN 4095, disponible para montar múltiples plantillas de bisagra SOSS y topes abatibles. El taladro de centrado opcional 6507-6513 se centra automáticamente en el orificio de montaje del tornillo de la bisagra para lograr un orificio piloto perfectamente centrado.

• Cada modelo está diseñado para una bisagra SOSS específica, selecciónela en el menú desplegable.
• 8660 es para una bisagra SOSS 100: mortaja poco profunda de 3/8" de ancho x 1" de largo.
• 8661 es para una bisagra SOSS 101: mortaja poco profunda de 3/8" de ancho x 1-11/16" de largo.
• 8662 es para una bisagra SOSS 103: mortaja poco profunda de 1/2" de ancho x 1-1/2" de largo
• 8663 es para una bisagra SOSS 203: mortaja poco profunda de 1/2" de ancho x 1-3/4" de largo.
• 8664 es para una bisagra SOSS 204: mortaja poco profunda de 1/2" de ancho x 2-3/8" de largo.
• 8665 es para una bisagra SOSS 208: mortaja poco profunda de 5/8" de ancho x 2-3/4" de largo.
• 8666 es para una bisagra SOSS 212: mortaja poco profunda de 3/4" de ancho x 3-3/4" de largo.
• 8667 es para una bisagra SOSS 216: mortaja poco profunda de 1" de ancho x 4-5/8" de largo.
• 8668 es para una bisagra SOSS 218: mortaja poco profunda de 1-1/8" de ancho x 4-5/8" de largo.
• 8669 es para una bisagra SOSS 220: mortaja poco profunda de 1-3/8" de ancho x 5-1/2" de largo.
• 8670 es para una bisagra SOSS 504: mortaja poco profunda de 9/16" de ancho x 2-7/16" de largo.
• 8671 es para una bisagra SOSS 518: mortaja poco profunda de 1-1/4" de ancho x 4-5/8" de largo.

• Las plantillas SOSS 8660 y 8661 requieren una broca espiral de carburo sólido de corte ascendente de 3/8" (nuestra PN 15406 o equivalente) y un buje y contratuerca de 5/8" (nuestra PN 5030K o equivalente), ambos vendidos por separado.
• Los modelos SOSS 8662, 8663 y 8664 requieren una broca espiral de carburo sólido de corte ascendente de 1/2" de longitud de corte de 1" (nuestra PN 15407 o equivalente ) y un buje de diámetro exterior de 3/4" (nuestra PN 5032K o equivalente ) , ambos se venden por separado.
• Los modelos SOSS 8665 a 8671 requieren una broca espiral de carburo sólido de corte ascendente de 1/2" y una longitud de corte de 2" (nuestra PN 15410 o equivalente ) y un buje de diámetro exterior de 3/4" (nuestra PN 5032K o equivalente ) , ambos se venden por separado.
• Si usa una fresadora compacta con solo un portabrocas de 1/4", puede usar una broca espiral de carburo sólido de 1/4" (nuestra PN 15204 o equivalente) y un buje y contratuerca de 1/2" (nuestra PN 5025K o equivalente), ambos se venden por separado.
• Si usa su propio buje, asegúrese de que la punta no tenga más de 3/8" de largo.
• El retroceso de la bisagra está incorporado de acuerdo con las especificaciones del fabricante.

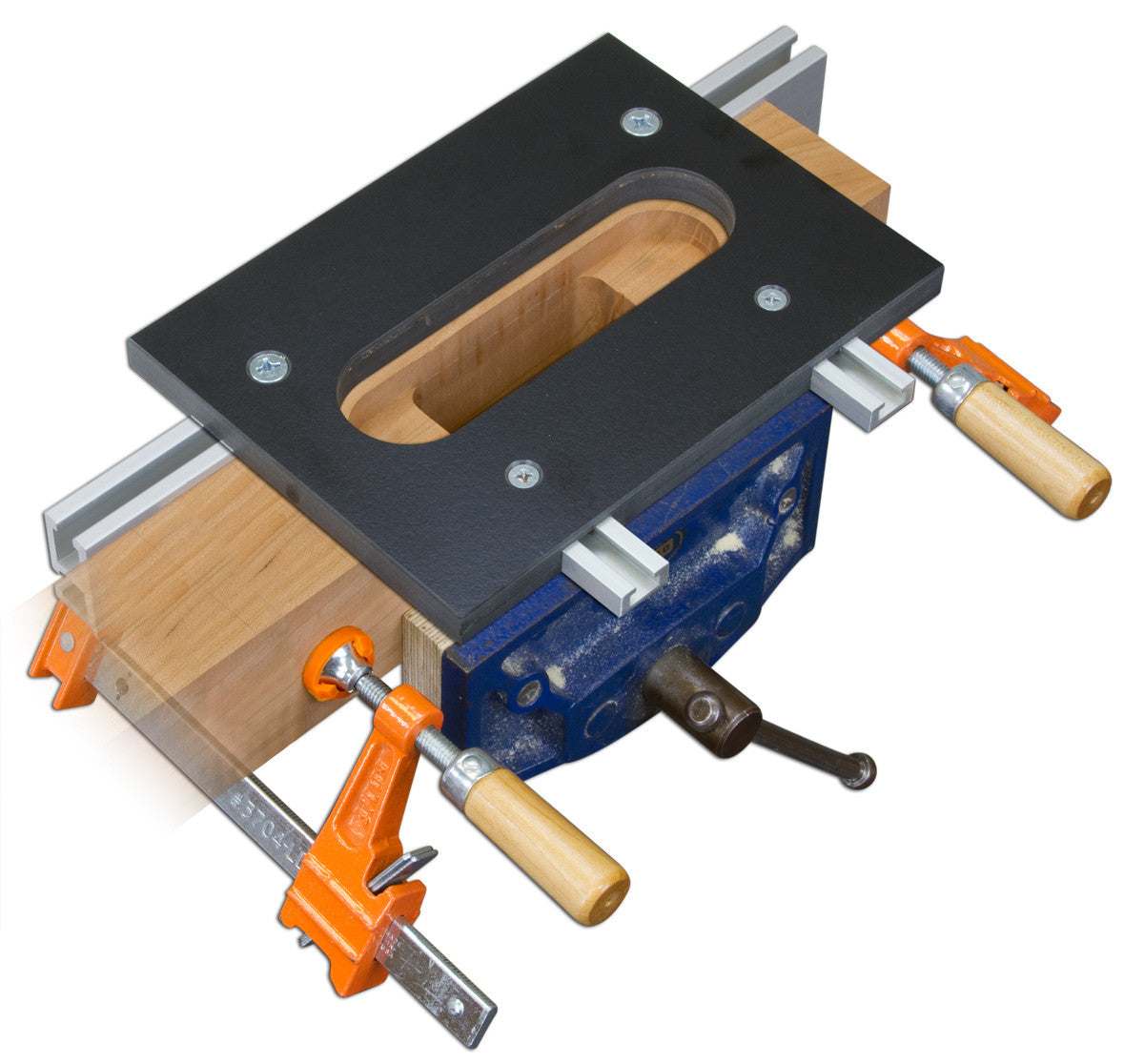

• La plantilla se fija a la pieza (sin agujeros para clavos) y, con la fresadora de inmersión, se cortan tanto las mortajas largas/superficiales como las cortas/profundas sin mover la plantilla ni la pieza. Cuenta con dos topes retráctiles para la mortaja corta/profunda.

Aquí encontrará enlaces a nuestras brocas de corte en espiral y bujes guía.

Para obtener más información sobre la bisagra SOSS, visite su sitio web en https://www.soss.com/invisible-hinge-product-overview/
