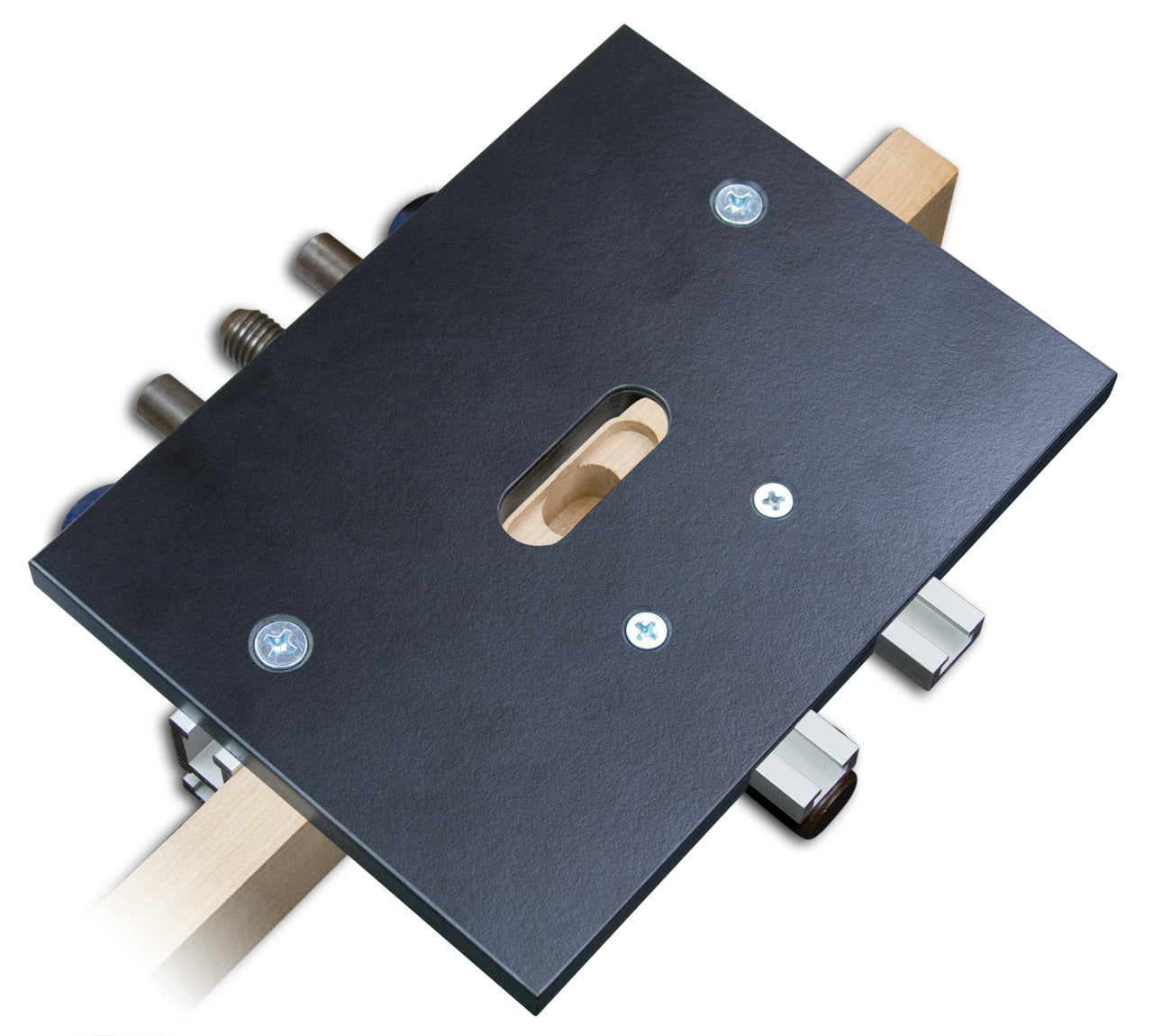

Nuestras plantillas para bisagras Sugatsune son la manera más rápida, sencilla y precisa de fresar las mortajas de dos pasos necesarias para estas bisagras únicas. Fabricadas en fenólico de 1/2" para uso intensivo, miden 5-5/8" x 7-3/4" para un máximo soporte de fresado. Incluye un carril doble de 8" para montar la plantilla y sujetarla a la pieza. No incluye abrazaderas.
El riel doble opcional 4095 de 95" de largo está disponible para montar múltiples plantillas de bisagra y topes de giro. El taladro de centrado opcional 6507-6513 se centra automáticamente en el orificio de montaje del tornillo de la bisagra para lograr un orificio piloto perfectamente centrado.
- Cada modelo está diseñado para una bisagra Sugatsune específica, selecciónela en el menú desplegable.
- 8760 es para la bisagra Sugatsune HES3D-70: mortaja poco profunda de 14 mm de ancho x 70 mm de largo.
- 8761 es para la bisagra Sugatsune HES3D-90: mortaja poco profunda de 18 mm de ancho x 90 mm de largo.
- 8762 es para la bisagra Sugatsune HES3D-120: esta bisagra requiere 2 plantillas: una mortaja poco profunda de 23 mm de ancho x 120 mm de largo para la puerta y una mortaja poco profunda de 25 mm de ancho x 120 mm de largo para el marco.
- 8763 es para la bisagra Sugatsune HES3D-190: esta bisagra requiere 2 plantillas: una mortaja poco profunda de 32 mm de ancho x 190 mm de largo para la puerta y una mortaja poco profunda de 34 mm de ancho x 190 mm de largo para el marco.
- Estas plantillas requieren una broca de corte ascendente en espiral de carburo sólido de 1/2" y una longitud de corte de 1" (nuestra PN 15407 o equivalente ) y un buje de diámetro exterior de 3/4" (nuestra PN 5032K o equivalente ) , ambos se venden por separado.
- Si usa su propio buje, asegúrese de que la punta no tenga más de 3/8" de largo.
- El retroceso de la bisagra está incorporado de acuerdo con las especificaciones del fabricante.
- La plantilla se fija a la pieza (sin agujeros para clavos) y, con la fresadora de inmersión, se cortan tanto las mortajas largas/superficiales como las cortas/profundas sin mover la plantilla ni la pieza. Cuenta con dos topes retráctiles para la mortaja corta/profunda.
- Para obtener más información sobre la bisagra Sugatsune, visite su sitio web en sugatsune.com
Este vídeo sobre nuestras plantillas de bisagras SOSS le ayudará a comprender cómo funcionan estas plantillas.
